Ürün ayrıntıları:
|
| Adı: | 2.8 inç SPI TFT LCD Ekran Dokunmatik Panel | Karar: | 240X320 |
|---|---|---|---|
| Modül PCB Boyutu: | 50.0x86.0 (mm) | Etkin Alan: | 43.2x57.6 (mm) |
| Arabirim: | SPI 4 satırlı | Görme açısı: | 55/65/65/65 |
| Ekran Kipi: | TFT, Normalde beyaz | Sürücü IC: | ILI9341 |
| dokunmatik ekran: | RTP olmadan |

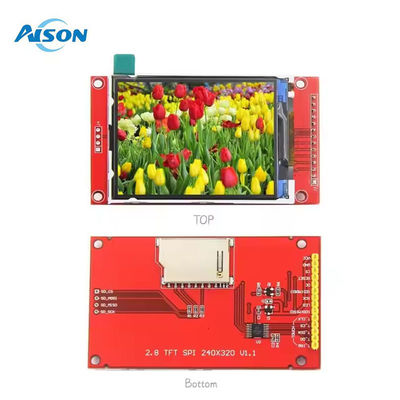

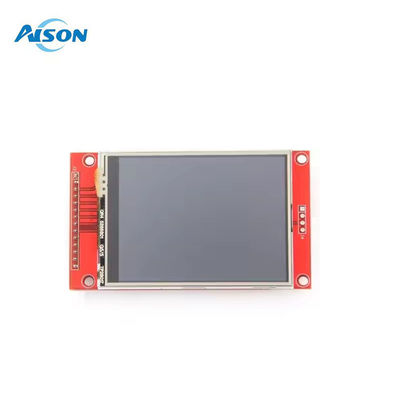

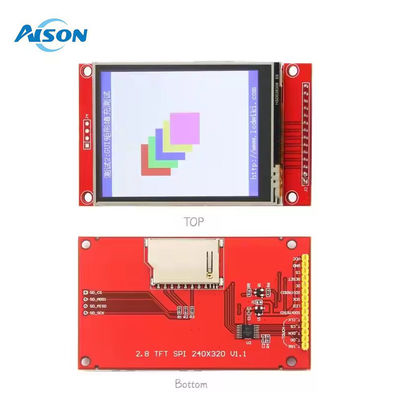

2.8 inç SPI TFT LCD Ekran Modülü 240x320 SPI Seri ILI9341 Sürücü IC

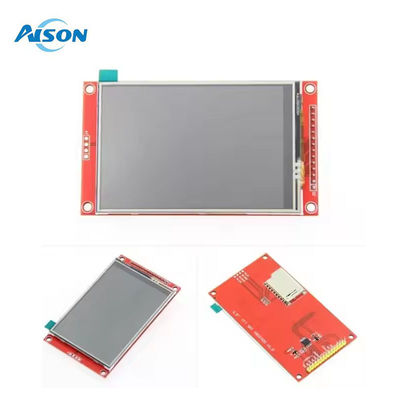

Seçenekler:
2.2 inçlik SPI LCD Modülü dokunmadan;2.2 inç SPI Modülü ekranı RTP ile
2.4 inçlik SPI LCD Modülü dokunmadan;2.4 inç SPI Modülü ekranı RTP ile
2.8 inçlik SPI LCD Modülü dokunmadan;2.8 inç SPI Modülü ekranı RTP ile
3.2 inçlik SPI LCD Modülü dokunmadan;3.2 inç SPI Modülü ekranı RTP ile
3.5 inçlik SPI LCD Modülü dokunmadan;3RTP ile.5 inç SPI Modülü ekranı
4.0 inç SPI LCD Modülü dokunmadan;4.0 inç SPI Modülü ekranı RTP ile
| Adı | Parametreler |
| Renk Göster | RGB 65K renk |
| SKU | dokunmatik ekran: MSP2807 |
| dokunmatik ekranı yok: MSP2806 | |
| Ekran Boyutu | 2.8 ((inç) |
| Türü | TFT |
| Sürücü IC | ILI9341 |
| Karar | 320*240 (Piksel) |
| Modül Arayüzü | Dört tel SPI arayüzü |
| Etkin Alan (AA alanı) | 43.2x57.6mm) |
| Modül PCB Boyutu | 50.0x86.0 ((mm) |
| Çalışma sıcaklığı | -20°C~60°C |
| Depolama sıcaklığı | -30°C~70°C |
| VCC güç voltajı | 3.3V~5V |
| Mantıksal IO bağlantı voltajı | 3.3V ((TTL) |
| Güç tüketimi | TBD |
| Kaba Ağırlık ((Paketi içeren) | Dokunmadan: 34 g / dokunuşla: 43 g |
Arayüz Tanımı
| Sayı | Pin Etiketi | Açıklama |
| 1 | VCC | 5V/3.3V güç girişi |
| 2 | GND | Toprak |
| 3 | CS | LCD çip seçme sinyali, düşük seviye etkinleştir |
| 4 | Dönüştür | LCD sıfırlama sinyali, düşük seviye sıfırlama |
| 5 | DC/RS | LCD kayıt / veri seçimi sinyali,
Yüksek düzeyde: kayıt, düşük düzeyde: veri |
| 6 | SDI ((MOSI) | SPI otobüs yazma veri sinyali |
| 7 | SCK | SPI otobüs saat sinyali |
| 8 | LED | Arka ışık kontrolü, yüksek seviyede aydınlatma,
Eğer kontrol edilemiyorsa, 3.3V'yi her zaman aydınlık bağlayın. |
| 9 | SDO ((MISO) | SPI otobüs veri sinyali okumak, okumak işlevine ihtiyacınız yoksa, bağlayamazsınız |
| (Söylenen dokunmatik ekran sinyal hattı kablolama, Eğer dokunmatik işlev gerekmezse veya modül kendisi dokunmatik işlev yok, onları bağlayamaz) | ||
| 10 | T_CLK | Dokunma SPI otobüs saat sinyali |
| 11 | T_CS | Dokunmatik ekran çip seçme sinyali, düşük seviyede etkinleştir |
| 12 | T_DIN | Dokunmatik SPI otobüs girişi |
| 13 | T_DO | Dokunma SPI otobüs çıkışı |
| 14 | T_IRQ | Dokunma SPI otobüs çıkışı |
