Ürün ayrıntıları:
|
| Ekran adı: | 3.5 inç SPI TFT LCD Modülü | Karar: | 480X320 |
|---|---|---|---|
| Modül PCB Boyutu: | 56.34x98 mm | Etkin Alan: | 48,96x73,44 mm |
| Arabirim: | SPI 4 satırlı | Görme açısı: | 55/65/65/65 |
| Ekran Kipi: | TFT, Normalde beyaz | Sürücü IC: | ILI9488 |
| dokunmatik panel: | Captouch olmadan |

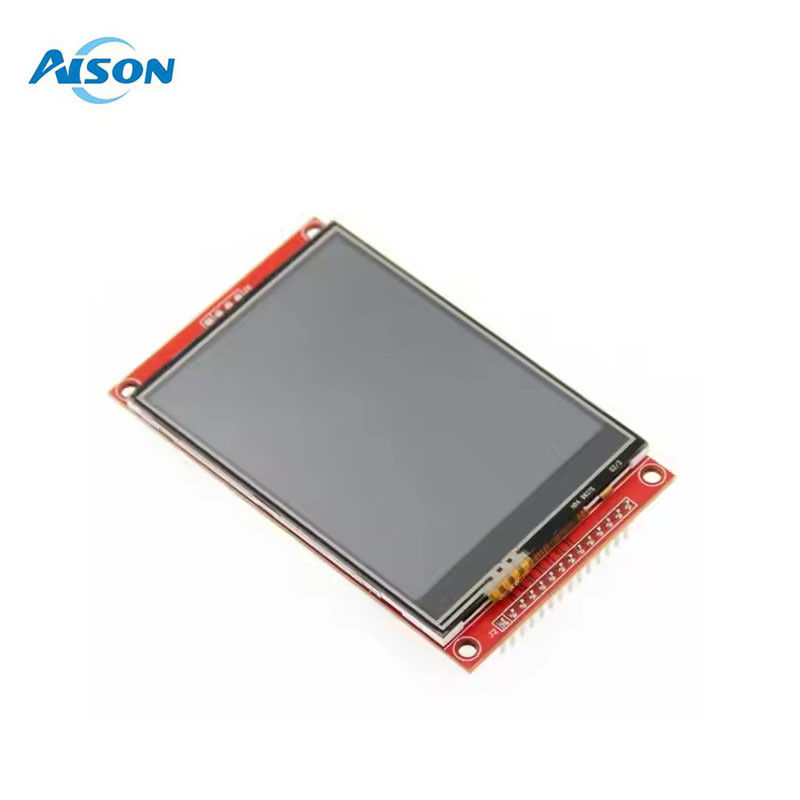

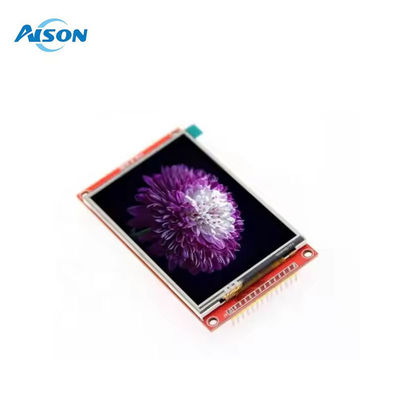

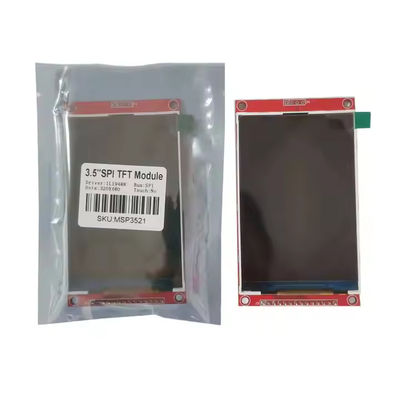

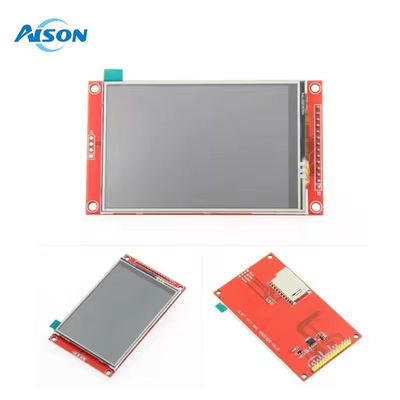

3.5 inç SPI TFT LCD Modülü ILI9488 480x320 çözünürlüğü ile
Seçenekler:
2.2 inçlik SPI LCD Modülü dokunmadan;2.2 inç SPI Modülü ekranı RTP ile
2.4 inçlik SPI LCD Modülü dokunmadan;2.4 inç SPI Modülü ekranı RTP ile
2.8 inçlik SPI LCD Modülü dokunmadan;2.8 inç SPI Modülü ekranı RTP ile
3.2 inçlik SPI LCD Modülü dokunmadan;3.2 inç SPI Modülü ekranı RTP ile
3.5 inçlik SPI LCD Modülü dokunmadan;3RTP ile.5 inç SPI Modülü ekranı
4.0 inç SPI LCD Modülü dokunmadan;4.0 inç SPI Modülü ekranı RTP ile
3.5 inçlik TFT LCD SPI Arabirimi Özellikleri:
◦ Ekran rengi: RGB 65K renk
◦ Ekran boyutu: 3,5 inç
◦ Tip: TFT
◦ Sürücü IC: ILI9488
◦ Çözünürlük: 480*320 (Piksel)
◦ Modül Arayüzü: 4 tel SPI arayüzü
◦ Etkin Alan (AA alanı): 48.96x73.44 mm
◦ PCB modülü Boyutu: 56.34x98mm
◦ Çalışma sıcaklığı: -20°C~60°C
◦ Depolama sıcaklığı: -30°C~70°C
◦ VCC güç voltajı: 3.3V~5V
◦ Mantıksal IO bağlantısı voltajı: 3.3V ((TTL)
◦ Güç tüketimi: TBD

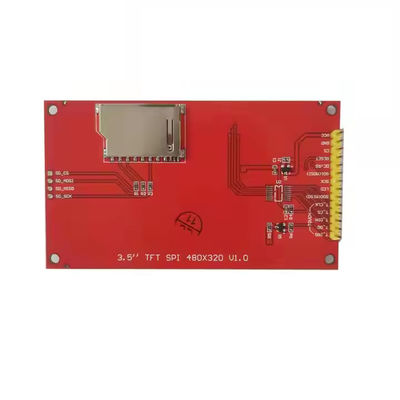

3.5SPI TFT Modülü Arayüzü Tanımı
| Sayı | Pin Etiketi | Açıklama |
| 1 | VCC | 5V/3.3V güç girişi |
| 2 | GND | Toprak |
| 3 | CS | LCD çip seçme sinyali, düşük seviye etkinleştir |
| 4 | Dönüştür | LCD sıfırlama sinyali, düşük seviye sıfırlama |
| 5 | DC/RS | Yüksek düzeyde: kayıt, düşük düzeyde: veri |
| 6 | SDI ((MOSI) | SPI otobüs yazma veri sinyali |
| 7 | SCK | SPI otobüs saat sinyali |
| 8 | LED | Eğer kontrol edilemiyorsa, 3.3V'yi her zaman aydınlık bağlayın. |
| 9 | SDO ((MISO) | SPI otobüs veri sinyali okumak, okumak işlevine ihtiyacınız yoksa, bağlayamazsınız |
| (Söylenen dokunmatik ekran sinyal hattı kablolama, Eğer dokunmatik işlev gerekmezse veya modül kendisi dokunmatik işlev yok, onları bağlayamaz) | ||
| 10 | T_CLK | Dokunma SPI otobüs saat sinyali |
| 11 | T_CS | Dokunmatik ekran çip seçme sinyali, düşük seviyede etkinleştir |
| 12 | T_DIN | Dokunmatik SPI otobüs girişi |
| 13 | T_DO | Dokunma SPI otobüs çıkışı |
| 14 | T_IRQ | Dokunma ekranı kesinti sinyali, dokunma algılanırken düşük seviyede |
