Ürün ayrıntıları:
|
| Ürün: | 3,5 inç SPI dirençli dokunmatik ekran | Ekran çözünürlüğü: | 480X320 |
|---|---|---|---|
| PCB boyutu: | 56.34x98 mm | LCD Aktif Alanı: | 48,96x73,44 mm |
| LCD Arayüzü: | SPI 4 satırlı | Görme açısı: | 55/65/65/65 |
| Ekran Tipi: | TFT, Normalde beyaz | Çalışma sıcaklıkları: | -20 ila 70 derece |

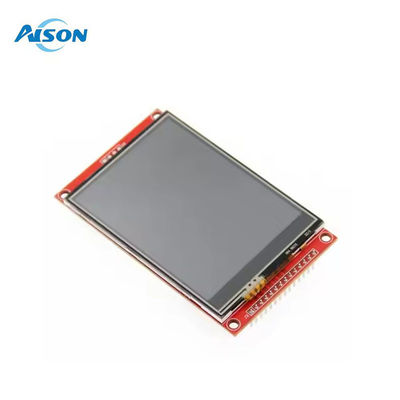

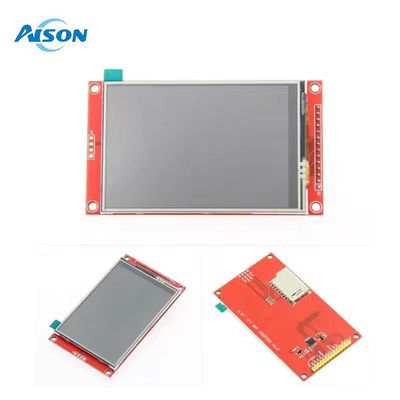

3.5 inç 480x320 SPI TFT ekranı ILI9488 Sürücü 4 Kablo SPI Rezistif Dokunmatik Ekran Modülü
Seçenekler:
2.2 inçlik SPI LCD Modülü dokunmadan;2.2 inç SPI Modülü ekranı RTP ile
2.4 inçlik SPI LCD Modülü dokunmadan;2.4 inç SPI Modülü ekranı RTP ile
2.8 inçlik SPI LCD Modülü dokunmadan;2.8 inç SPI Modülü ekranı RTP ile
3.2 inçlik SPI LCD Modülü dokunmadan;3.2 inç SPI Modülü ekranı RTP ile
3.5 inçlik SPI LCD Modülü dokunmadan;3RTP ile.5 inç SPI Modülü ekranı
4.0 inç SPI LCD Modülü dokunmadan;4.0 inç SPI Modülü ekranı RTP ile
Özellik

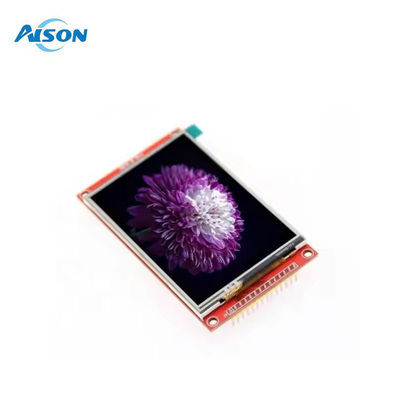

• 3,5 inçlik renkli ekran, 65K renkli ekran desteği, zengin renkler, 480X320 çözünürlük
• SPI seri otobüsünü kullanarak, ekranı aydınlatmak için sadece birkaç IO gerekir

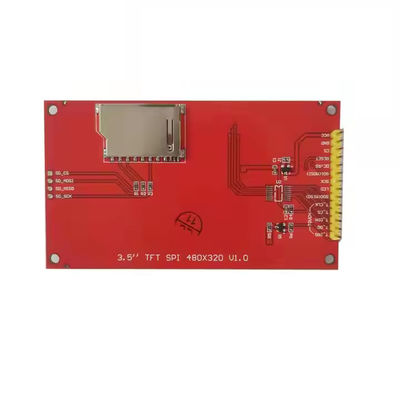

• SD kart yuvası ile deneyi genişletmek kolaydır
• Çok kapsamlı bir örnek program hazırlayın
• Askeri düzeyde süreç standartları, uzun süreli istikrarlı çalışma
• Sürücüye teknik destek sağlamak
| Adı | Parametreler |
| Renk Göster | RGB 65K renk |
| SKU | dokunmatik ekran: MSP3520 |
| Dokunmatik ekranı yok: MSP3521 | |
| Ekran Boyutu | 3.5 ((inç) |
| Türü | TFT |
| Sürücü IC | ILI9488 |
| Karar | 480*320 (Piksel) |
| Modül Arayüzü | Dört tel SPI arayüzü |
| Etkin Alan (AA alanı) | 48.96x73.44 mm |
| Modül PCB Boyutu | 56.34x98mm |
| Çalışma sıcaklığı | -20°C~70°C |
| Depolama sıcaklığı | -30°C~80°C |
| VCC güç voltajı | 3.3V~5V |
| Mantıksal IO bağlantı voltajı | 3.3V ((TTL) |
| Güç tüketimi | Yaklaşık 90mA. |
3.5 inç SPI TFT EkranıArayüz Tanımı
| Sayı | Pin Etiketi | Açıklama |
| 1 | VCC | 5V/3.3V güç girişi |
| 2 | GND | Toprak |
| 3 | CS | LCD çip seçme sinyali, düşük seviye etkinleştir |
| 4 | Dönüştür | LCD sıfırlama sinyali, düşük seviye sıfırlama |
| 5 | DC/RS | Yüksek düzeyde: kayıt, düşük düzeyde: veri |
| 6 | SDI ((MOSI) | SPI otobüs yazma veri sinyali |
| 7 | SCK | SPI otobüs saat sinyali |
| 8 | LED | Eğer kontrol edilemiyorsa, 3.3V'yi her zaman aydınlık bağlayın. |
| 9 | SDO ((MISO) | SPI otobüs veri sinyali okumak, okumak işlevine ihtiyacınız yoksa, bağlayamazsınız |
| (Söylenen dokunmatik ekran sinyal hattı kablolama, Eğer dokunmatik işlev gerekmezse veya modül kendisi dokunmatik işlev yok, onları bağlayamaz) | ||
| 10 | T_CLK | Dokunma SPI otobüs saat sinyali |
| 11 | T_CS | Dokunmatik ekran çip seçme sinyali, düşük seviyede etkinleştir |
| 12 | T_DIN | Dokunmatik SPI otobüs girişi |
| 13 | T_DO | Dokunma SPI otobüs çıkışı |
| 14 | T_IRQ | Dokunma ekranı kesinti sinyali, dokunma algılanırken düşük seviyede |
