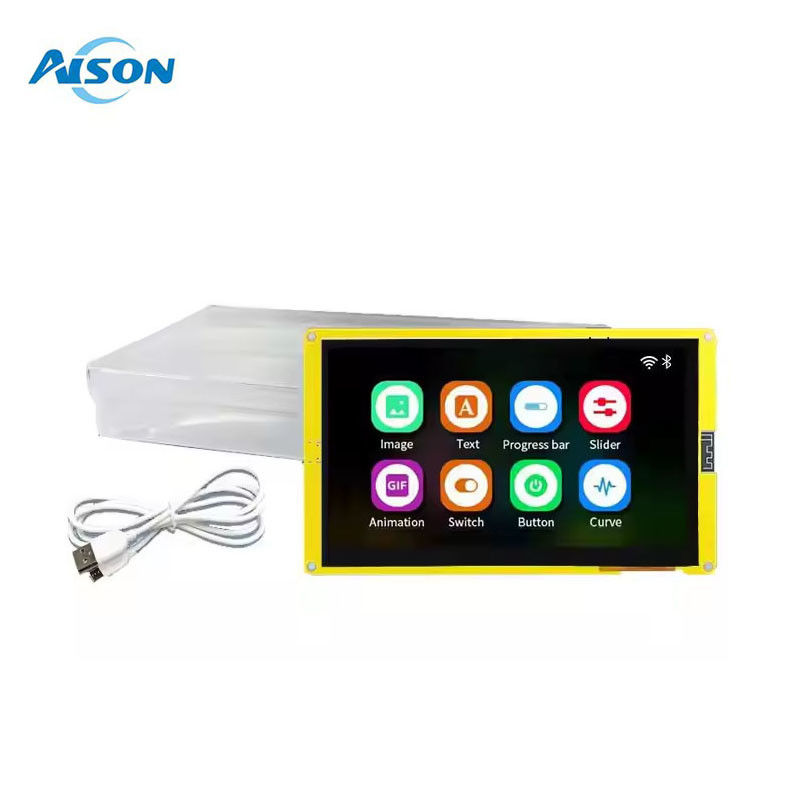

Ürün ayrıntıları:
|
| Adı: | Kapasitif dokunmatik ekran | Karar: | 800x480 |
|---|---|---|---|
| Uygulama: | esp32 geliştirme kurulu | PCB Kartı Rengi: | Sarı |
| Sürücü IC: | ST7268 | Etkili görüntüleme alanı: | 108,00* 64,80(mm) |
| Modül boyutu: | 137,0*84,0(mm) | Dokunmak: | kapasitif dokunmatik ile |
| Vurgulamak: | 5 inç kapasitatif dokunmatik ekran,Kapasitif dokunmatik ekran 800x480,ESP32 TFT ekranı 520KB |
||
ESP-32-S3 Bluetooth e WIFI Çift çekirdekli CPU a Basso Enerji tüketimi MCU modulu ESP-32-S3
Parametreler:
Uygulama işlemcisi olarak kullanılabilen düşük güçlü çift çekirdekli 32 bitlik CPU kullanın.
Ana frekans 240MHz'e kadar ve hesaplama gücü 600 DMIPS'e kadar
Yerleşik 520 KB SRAM
UART/SPI/I2C/PWM/ADC/DAC ve diğer arayüzleri destekler
OV2640 ve OV7670 kameralarını destekle, yerleşik flaş
Resim WiFI yüklemesini destekle
Destek TF kartı
Çoklu uyku modlarını destekler.
Dahili Lwip ve FreeRTOS
STA/AP/STA+AP çalışma modunu destekle
Smart Config/AirKiss tek tıklama ağ yapılandırmasını destekle
İkincil kalkınmayı destekle
Özellikler
Çalışma voltajı 4,75-5,25V
SPIFlash varsayılan 32Mbit
İç RAM 520KB
Wi-Fi 802.11b/g/n/e/i
Bluetooth Bluetooth 4.2BR/EDR ve BLE standardı
Destek arayüzü (2Mbps) UART, SPI, I2C, PWM
Destek TF kartı, maksimum destek 4G
IO port 9
Serili port hızı varsayılan olarak 115200bps
Spektrum aralığı 2400 ~ 2483.5MHz
Anten şekli PCB anteninin üzerinde, 2dBi kazanç
Görüntü çıkış biçimi: JPEG (yalnızca OV2640 desteği), BMP, GRAYSCALE
Paketleme yöntemi DIP-16
Gönderim gücü 802.11b: 17±2dBm (@11Mbps)
802.11g: 14±2dBm (@54Mbps)
802.11n: 13±2dBm (@MCS7)
Alıcı hassasiyeti CCK, 1Mbps: -90dBm
CCK, 11Mbps: -85dBm
6Mbps ((1/2BPSK): -88dBm
54Mbps (3/464-QAM): -70dBm
MCS7 (65Mbps, 72.2Mbps): -67dBm
Güç tüketimi Flaşı kapat: 180mA@5V
Flaşı açın ve parlaklığı maksimum olarak ayarlayın: 310mA@5V
Derin uyku: En düşük güç tüketimi 6mA @ 5V'ye ulaşabilir
Moderm-uyku: en düşük 20mA @ 5V'ye ulaşabilir
Hafif uyku: en düşük 6,7mA @ 5V'ye ulaşabilir
Güvenlik WPA/WPA2/WPA2-Enterprise/WPS
Çalışma sıcaklığı -20 °C ~ 70 °C
Depolama ortamı -40 °C~125 °C, <90%RH
Özellikleri

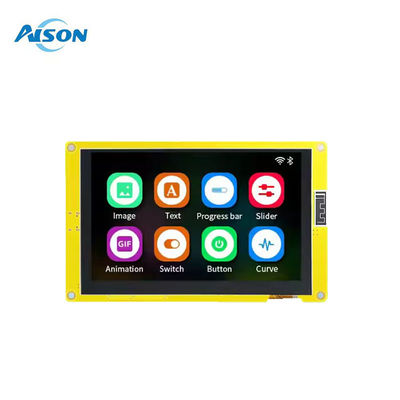

●5.0 inçlik renkli ekran, 16 BIT RGB 65K renkli ekranı destekler, zengin ekran
Renkler
●800X480 çözünürlük
● Örnek programı fabrikada programlanmıştır ve
Takılmış.
●Kolay genişletilebilir depolama için TF kart yuvası

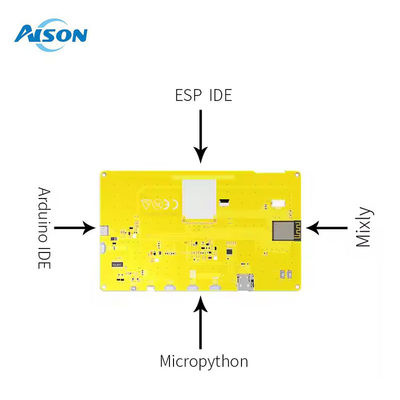

●Arduino kütüphanesi fonksiyonlarını ve kolaylaştırmak için örnek programları sağlayın
Hızlı ikincil gelişme
● Tek tıklama indirme programını destekler
●Askeri düzeyde süreç standartları, uzun süreli istikrarlı çalışma
Uygulama
Ev akıllı cihaz görüntü aktarımı
Kablosuz izleme
Akıllı Tarım
Kablosuz QR tanıma
Kablosuz konumlandırma sistemi sinyali
Ve diğer IoT uygulamaları
