6 Pin ESP32 Ekran Modülü 5V Kapasitif Dokunmatik Ekranlar 500mA 8M PSRAM LVGL

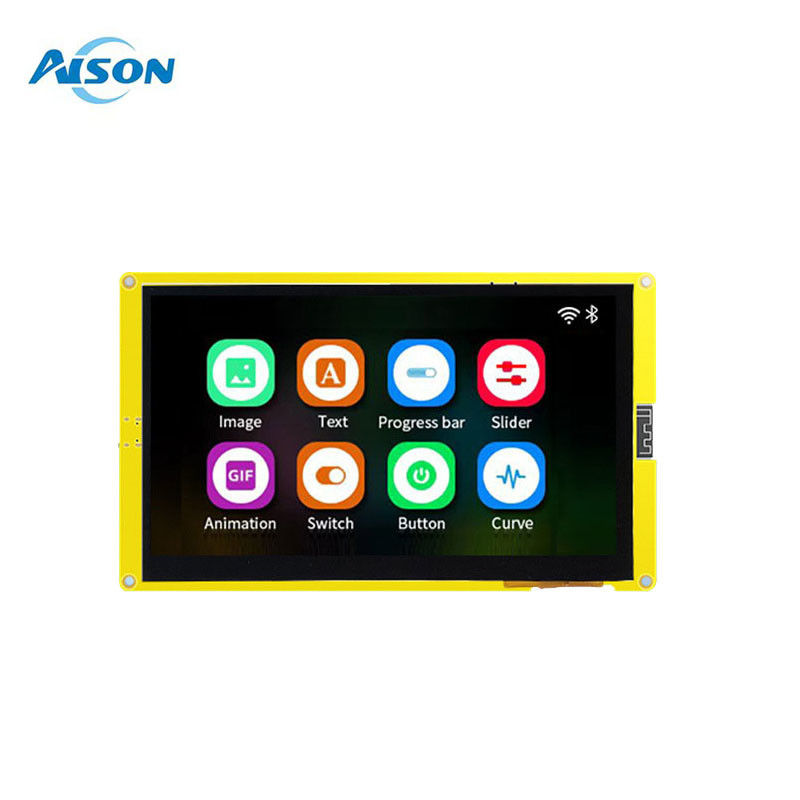

7.0 inç ESP32-8048S070C LCD Ekran Modülü 800*480 Seriyel Port Ekranı 2.4 GHz Wifi Bluetooth 16MB SPI Flash ve 8MB PSRAM

1Özet

ESP32-8048S070C, görsel dokunmatik ekran için bir geliştirme tahtasıdır.Kullanıcıların özelleştirilmiş kontrol platformunun geliştirilmesini tamamlamasına yardımcı olmak için grafik sürükleyip bırakma programlamasını desteklerESP32-8048S070C geliştirme kartının ana denetleyicisi ESP32-S3-WROOM-1 modülünü benimsiyor, bu modül genel amaçlı bir Wi-Fi + Bt + ble MCU modülüdür, 16MB SPI flaş ve 8MB PSRAM.ESP32-8048S070C geliştirme tablosu, her iki tarafta da genişleme arayüzleri aracılığıyla düğmeler, ses ve kamera gibi işlevleri geliştirebilir ve hata ayıklayabilir, kullanıcıların geliştirme döngüsünü büyük ölçüde kısaltabilir.

2Aşağıdaki donanım kaynakları

1) ESP32-S3-WROOM-1 Modülü

ESP32-S3-WROOM-1, her türlü uygulama için Wi-Fi + Bt + ble MCU modülüdür. Güçlü işlevlere ve geniş uygulamalara sahiptir.Düşük güçlü sensör ağlarında ve zorlu uygulamalarda kullanılabilirBu ESP32-S3-WROOM-1'in parametreleri: 8Mbyte PSRAM + 16Mbyte Flash.

2) TP Arayüzü

Kapasitif dokunmatik ekran arayüzü, I2C arayüzü, 0.5mm mesafe, 6 pin, aşağıya doğru kaydırılabilir.

3) LCM Ekran arayüzü7.0 inç LCM ekran arayüzü, SPI arayüzü, 1.25mm aralık, Bu SPI arayüzü esp32'nin donanım HSPI arayüzüne bağlıdır, işletim saat frekansı
Kullanılan ekran parametreleri şunlardır: Boyut-7.0 Inch; Piksel yoğunluğu-165PPI; Çözüm:800*RGB*480; Ekran modeli:

ESP32-8048S070C

4) Güç yönetimi

3.3V çıkışlı iki LDOS, biri panelin kendisini güçlendiriyor, diğeri dış genişleme paneline güç veriyor.Güç kaynağı, genişleme panosunun esp32-S3'ün güç kaynağına müdahale etmesini önlemek için ayrılmıştır., esp32-S3'ün istikrarını sağlar.

5) Dış güç arayüzü

Dış güç arayüzü (resimde gösterildiği gibi pozitif ve negatif), giriş voltaj aralığı 5v, maksimum yük akımı I > 2A.

6) RST Anahtar

ESP32-S3'ün EN pinine bağlanmak için kendiliğinden sıfırlama düğmesine dokunun.

7) C Tipi Arayüz

Evrensel USB-C arayüzü (Tipi C arayüzü), bu arayüz geliştirme kartını, UART iletişimini ve sabit yazılım indirmesini güçlendirmek için kullanılır.İndirme devresinin donanımı veri akışı kontrolünü uyguluyor, bu yüzden yazılım indirme tek tıklama otomatik indirmeyi destekler.

3"Yönlendirmelerin Gücü"

1) Güç kaynağı

Bu geliştirme kartı, USB Tip-C 5V güç kaynağını ve dış güç girişi arayüzünü destekler (Şekil 3'teki referans numarası 5 ile gösterildiği gibi).

Diğer genişleme panelleri yerleştirilmediğinde giriş voltajı 5V destek akımı 1A'dan az değildir.ve giriş voltajı 5V destek akımı diğer genişleme panellerinin yerleştirildiğinde 2A'dan az değildir (detaylar için genişleme panellerinin gerçek güç tüketimine bakın). Not: Dış güç kaynağı rezerve güç arayüzü üzerinden sağlandığında, güç kaynağı giriş voltaj aralığı 5V'dir ve yük akımı I> 2A olması önerilir.

2) Önlemler

Lütfen, TP ve LCM ekranlarının FPC kablolarının geliştirme tahtasına güç vermeden önce ilgili FPC prizlerine yerleştirildiğinden emin olun, aksi takdirde

4"Yatay elektrik parametreleri"

Test ortamı:

1Sıcaklık: Oda sıcaklığı 25 °C

2Güç kaynağı: 5.0V Voltaj dalgalanması V

Test parametreleri:

1Normal çalışma akımı: 500mA (ortalama akım)

5Firmware yakılıyor.

1. Adım:

ESP32-8048S070C kartını USB-TypeC veri kablosuyla bilgisayara bağlayın.Firmware otomatik olarak ESP32 Flash_Download_Tools üzerinden indirilebilir..

2. Adım:

Aşağıdaki Şekil 7-1'de gösterildiği gibi: Firmware yolunu seçin 1. Adres genellikle 0X00'dir. Ayarladıktan sonra önünü işaretlemeyi unutmayın; Sistem saatini 2 yerde 40MHz olarak seçin;Flash'ın boyutunu 3 yerde 128Mbit olarak seçinSPI MODE'yi DIO modu olarak 4 noktada seçin; Bilgisayar tarafından tanınan mevcut kartın port numarasını 5'te seçin; 6 noktada seri port baud oranını seçin (değer ne kadar büyükse,Firmware indirme hızı ne kadar hızlısa, ve maksimum desteği 1152000bps'dir); Önceki yapılandırmayı tamamladıktan sonra, firmwareyi yakmaya başlamak için 7'ye tıklayın.

3) Üçüncü adım:

Yukarıdaki iki adımı tamamladıktan sonra, reset düğmesine basın
Firmware'ı çalıştırmaya başlamak için geliştirme kurulu yanmış.
