Ürün ayrıntıları:
|
| Adı: | TFT 7 Inç Ekranı | Karar: | 280x1424 |
|---|---|---|---|
| Anahat boyutu: | 38,20x181,47x3,5 mm | Etkin Alan: | 33.6x170.88 mm |
| Arabirim: | MIPI | Görme açısı: | 80/80/80/80 |
| Parlaklık: | 300 cd/m2 | Çalışma sıcaklıkları: | -20 ila 70 derece |
| Kontrast Oranı: | 1000:1 | Depolama sıcaklıkları: | -30 ila 80 derece |
| Vurgulamak: | TFT 7 Inç Ekranı,7 inç ekran 300 Cd/M2,LCD Çubuk Ekranı 280*1424 |
||

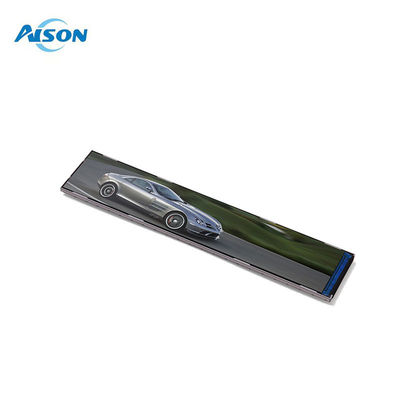

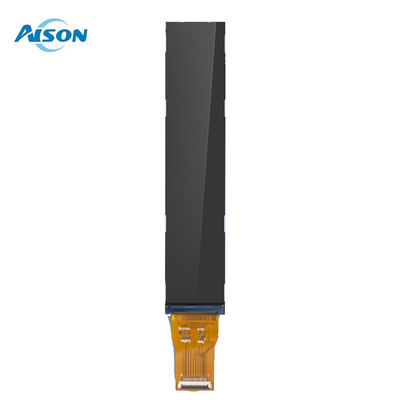

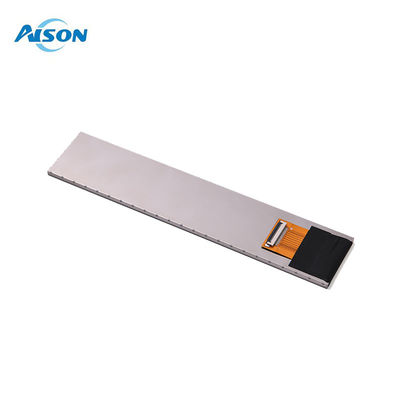

7 inç Stretch Bar TFT Ekranı RGB Reklam 6.85 Inç Ultra Geniş Bar 280 * 1424 Çözünürlük
Genel Açıklama
Bu yüksek performanslı modül, sağlam özellikleri ve güvenilir performansı ile modern uygulamaların taleplerini karşılamak için tasarlanmıştır.
Ana özellikler:
- Ekran Boyutu: Dikkat çekmek ve geniş bir görüntüleme alanı sağlayan geniş bir 7.0 inç ekran deneyimi.
- Çözünürlük: 280 (dümdüz) x 1424 ( dikey) çözünürlükte, bu BAR LCD Ekranı keskin görüntüler ve metin sunar.
- Arayüz: MIPI arayüzü yüksek hızlı veri aktarımı ve modern cihazlarla sorunsuz entegrasyonu sağlar.
- Renk Derinliği: 16.7M'lik bir renk derinliği canlı ve gerçekçi bir ekran sağlar.
- Teknoloji: Keskin ve net görseller için 0.12x0.12mm piksel pitch ile gelişmiş a-Si teknolojisi.
- Piksel yapılandırması: RGB Dikey Şerit yapılandırması doğru renk üretimi için.
- Ekran Modu: Normalde mükemmel kontrast ve okunabilirlik için siyah ekran modu.
- Mekanik Tasarım: Modülün boyutları 38.20*181.47*3.5 mm'dir ve aktif alanı 33.6 x 170.88 mm'dir.
- LED Arkaplan Işığı: Ekran boyunca eşit parlaklık için 8 LED ile donatılmıştır.
Elektriksel özellikler:
- Güç Voltajı: Tipik bir dijital çalışma akımı olan 8.6 mA ile 3 ila 3.6V arasında bir gerilim aralığında çalışır.
- Geçit Açma/Kapatma Gücü: 15V'lik VGH ve -10.0V'lik VGL, istikrarlı çalışmayı sağlar.
- Vcom: TBD, en iyi ekran performansını sağlar.
Optik Performans:
- Görme açıları: Hem yatay hem de dikey olarak 80 dereceye kadar geniş bir görme açısından yararlanın.
- Kontrast oranı: Derin siyahlar ve parlak beyazlar için 800-1000:1 yüksek kontrast oranı.
- Yanıt süresi: Yumuşak hareket gösterimi için 25°C'de 30-40 ms hızlı yanıt süreleri.
- Renk aralığı: NTSC renk alanının% 60'ını kapsar ve geniş bir renk yelpazesi sağlar.
- Parlaklık: Çeşitli aydınlatma koşullarında görünürlük için 250-300 nit parlaklık.
Güvenilirlik ve Dayanıklılık:
Z070FH01, yüksek ve düşük sıcaklıkta çalışmalar, termal şok ve elektrostatik boşaltma testleri de dahil olmak üzere katı çevresel ve güvenilirlik testlerine tabi tutulur.Uzun ömürlülüğünü ve güvenilirliğini sağlamak.
Mekanik çizimler ve ambalajlama
Kesin bir montaj için ayrıntılı mekanik çizimler sağlanır ve paketleme yöntemlerimiz, modülü nakliye sırasında korumak için tasarlanmıştır.
Genel veriler
| Model Adı | 7 inç uzanan çubuklu LCD ekran |
| Karar | 280*1424 |
| Model Boyutu (W*H*T) mm | 38.20x181.47x3.5 mm |
| Ekran alanı (W*H) mm | 33.6x170.88 mm |
| Arayüz | MIPI |
| Ekran Kipi | Normalde Siyah, İletişim. |
| İzleme | IPS |
| Parlaklık | 300 cd/m2 |
| Pin numarası | 30 pin |
|
Kontrast oranı
|
1000:1 |
| Çalışma sıcaklıkları | -20 ila 70 derece. |
| Depolama sıcaklıkları | -30 ila 80 derece. |
Çizim
Ürün Ayrıntıları
TFT Uygulamaları:
Modül, -20°C'den +70°C'ye kadar sıcaklıklarda çalışır ve -30°C'den +80°C'ye kadar sıcaklıklarda saklanabilir.Çubuk tipi TFT piyasası buna göre büyüyor.Ve çubuk tipi TFT çözümümüz endüstriyel, otomotiv, tıbbi, ev aletleri ve denizcilik gibi birçok uygulamada mükemmel bir şekilde kullanılabilir.Bu çubuk tipi TFT modülü elektronik kapı kilidi için idealdir, masaj sandalyesi kontrol panelleri ve gerilen bir ekran gerektiren diğer cihazlar.
