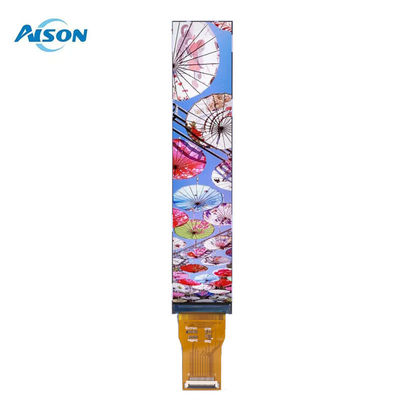

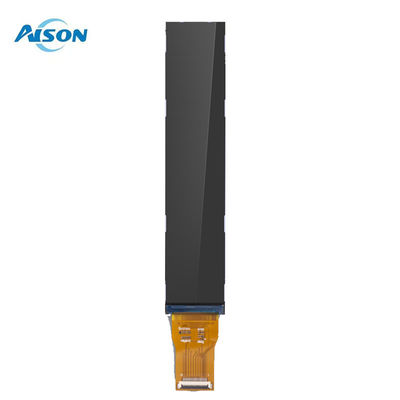

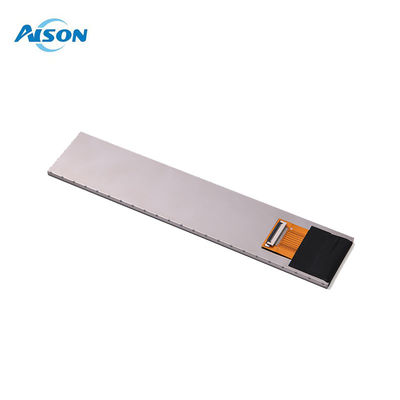

7 inç gerilmiş çubuklu LCD Ekran 280*1424 Bar Tipi TFT Ekranı MIPI Arayüzü

Bu son teknoloji modülü, olağanüstü performans ve güvenilirlik sağlayarak modern uygulamaların katı taleplerini karşılamak için tasarlanmıştır.

Ana özellikler:

• Ekran Boyutu: Geniş bir 7.0 inçlik ekrana sahip bu modül, geniş bir ekran alanı ile güçlü bir görsel deneyim sunuyor.
• Karar: 280 (dümdüz) x 1424 ( dikey) çözünürlüğüyle, bu BAR LCD Ekranı hem görüntüler hem de metin için keskin ve net görseller sağlar.
• Arayüz: MIPI arayüzü ile donatılmış olan bu LCD modülü, yüksek hızlı veri aktarımını ve modern cihazlarla kesintisiz entegrasyonu destekler.
• Renk Derinliği: Canlı bir 16.7M renk derinliği, gerçekçi ve canlı ekran performansını sağlar.
• Teknoloji: Gelişmiş a-Si teknolojisini kullanarak, bu modül olağanüstü netlik ve görüntü kalitesini sağlar.
• Piksel Yapılandırması: RGB Dikey Şerit yapılandırması doğru ve hassas renk üretimini sağlar.
• Ekran Kipi: Normal olarak Siyah ekran modu, izleme deneyimini geliştiren mükemmel kontrast ve okunabilirlik sağlar.
• Mekanik Tasarım: Kompakt ama güçlü olan modülün ölçüleri 38'dir.20181.47333.6 x 170.88 mm aktif bir alana sahip.5 mm, alan kısıtlı uygulamaları için ideal hale getiriyor.
• LED arka ışık: Bu modül, 8 LED ile tüm ekranın eşit parlaklığını sağlar.

Elektriksel özellikler:

• Güç Voltajı: Tipik dijital çalışma akımı 8,6 mA ile 3 ila 3,6 V gerilim aralığında verimli çalışır.
• Giriş/Kapatma Geçidi: 15V'lik VGH ve -10.0V'lik VGL ile istikrarlı çalışma sağlanır.
• Vcom: Ekran performansı için optimize edilen Vcom değeri belirlenmelidir.

Optik Performans:

• Görme açıları: Hem yatay hem de dikey olarak 80 dereceye kadar geniş bir görüntüleme açısından yararlanın ve üstün bir görüntüleme deneyimi sağlayın.
• Kontrast oranı: Yüksek kontrast oranı 800-1000:1, bu modül daha iyi görsel çekiciliği için derin siyahlar ve parlak beyazlar sunar.
• Yanıt süresi: 25 °C'de 30-40 ms'lik hızlı yanıt süreleri, pürüzsüz ve sorunsuz hareket gösterimini sağlar.
• Renk aralığı: NTSC renk alanının% 60'ını kapsayan bu modül canlı görseler için geniş bir renk yelpazesi sağlar.
• Parlaklık: 250-300 nit'lik bir parlaklık sunan bu modül, çeşitli aydınlatma koşullarında mükemmel görünürlüğü sağlar.

Güvenilirlik ve Dayanıklılık: Z070FH01 modülü, yüksek ve düşük sıcaklık operasyonları, termal şok ve elektrostatik boşaltma testleri de dahil olmak üzere sıkı çevresel ve güvenilirlik testlerine tabi tutulur.Bu sıkı testler uzun ömürlü olmasını sağlar., güvenilirlik ve zorlu ortamlarda sağlam performans.

Mekanik çizimler ve ambalaj: Tam montajı kolaylaştırmak için ayrıntılı mekanik çizimler sağlanır ve ambalajımız modülün nakliye sırasında korunmasını sağlamak için tasarlanmıştır.

Kullanım Önlemleri:

• Mekanik şok ve hasarı önlemek için modülü dikkatlice kullanın.
• Doğrudan güneş ışığından ve zararlı gazlara maruz kalmaktan kaçınan koşullarda saklayın.
• İşleme ve montaj sırasında statik hasarı önlemek için uygun topraklama sağlanmalıdır.

Bu modül, modern sistemlerin ihtiyaçlarını karşılamak için gelişmiş teknolojiyi üstün performansla birleştiren çok yönlü ve güvenilir bir çözümdür.

Parlaklık, PIN tanımı, Kapak Camı, Dokunmatik Panel, Sürücü panosu vb.
