Ürün ayrıntıları:
|
| Adı: | streç çubuk ekranı | Karar: | 320x960 |
|---|---|---|---|
| Anahat boyutu: | 41,57*118,8*2,5 mm | Etkin Alan: | 36.768 x 110.304 mm |
| Arabirim: | 3SPI+16Bits RGB | Görme açısı: | 80/80/80/80 |
| Parlaklık: | 300 cd/m2 | Görüntüleme yönü: | TÜMÜ/IPS |
| Çalışma sıcaklıkları: | -20 ila 70 derece | Depolama sıcaklıkları: | -30 ila 80 derece |
| Vurgulamak: | 320x960 Genişleme Çubuğu Ekranı,Çizgi Çubuğu Ekranı 40 Pin,IPS Ekranı 4.6 Inç |
||

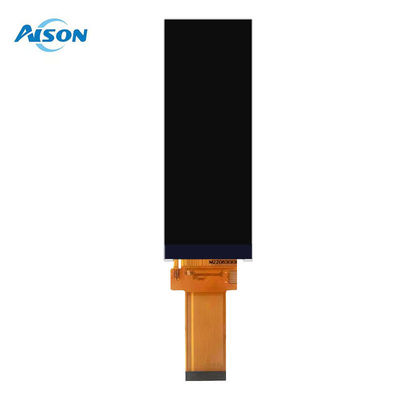

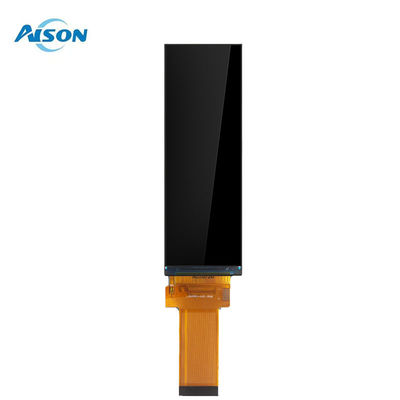

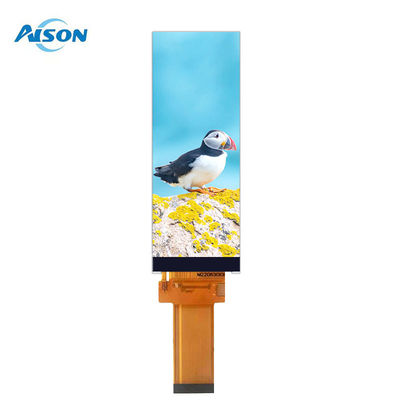

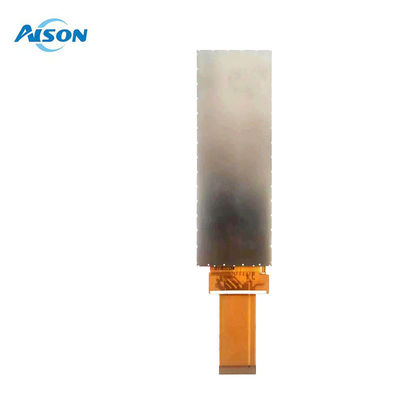

4.6 inç 320x960 RGB Arayüz Çubuğu Tipi TFT LCD Modülü
Genel Açıklama
Ana özellikler:
- Ekran Boyutları: 4.58 inçlik ekran boyutuyla BAR LCD ekranımız kompakt ama etkili bir görüntüleme deneyimi sunuyor.
- Çözünürlük: 320 (dümdüz) * 960 ( dikey) çözünürlükle,Z046HD01Keskin ve net görüntüler sağlar.
- Arayüz: 3SPI + 16Bits RGB arayüzü ve konektör tipi bağlantısı ile donatılmış olan bu modül, sorunsuz entegrasyon ve veri aktarımını garanti eder.
- Renk Derinliği: 16.7M renk derinliği ile canlı bir ekranın tadını çıkarın.
- Teknoloji: A-Si teknolojisini kullanarak, piksel mesafemiz 114.9x114.9 mikrometredir, yüksek çözünürlüklü bir ekran sağlar.
- Piksel yapılandırması: RGB Dikey Şerit yapılandırması renk doğruluğunu ve tekdüzeliği artırır.
- Ekran Modu: Normal olarak Siyah ekran modu, çeşitli ışık koşullarında mükemmel kontrast ve görünürlük sunar.
- Mekanik Tasarım: LCM boyutları 41.57*118.8*2.5 mm, aktif alanı 36.768 x 110.304 mm'dir ve uzay verimliliği için tasarlanmıştır.
- LED Arkaplan Işığı: 8 LED ile aydınlatılan bu BAR LCD Ekranı, ekran boyunca tutarlı bir parlaklık sağlar.
Elektriksel özellikler:
- Güç Voltajı: Tipik bir güç kaynağı 2.8V ile 3.0 ila 3.6 volt aralığında çalışır.
- Giriş/çıkış voltajları: Güvenilir çalışmayı ve sinyal bütünlüğünü sağlamak için dikkatlice düzenlenmiştir.
- Arkaplan Işığı Sürüşü: 40mA'lık bir LED akımı ve 11.2-12.8V'lik bir LED voltajı ile, arka ışık güçlü ve verimli.
Optik Performans:
- Görme açıları:Z046HD01Etkileyici bir 80 derece görüş açısı sunar ve tüm yönlerden iyi görünürlük sağlar.
- Kontrast oranı: 1000-1200:1 yüksek kontrast oranı, gerçekçi bir görüntü için derin siyahlar ve parlak beyazlar sağlar.
- Yanıt Zamanı: 25-35ms hızlı yanıt süresi ile, bu BAR LCD Ekran dinamik içerik için idealdir.
- Renk aralığı: NTSC renk alanının% 50'sini kaplayan, çok çeşitli canlı renkler deneyimleyin.
- Parlaklık: 260-300 nit'lik bir parlaklık, ekranın parlak ortamlarda bile görünür olmasını sağlar.
Güvenilirlik ve Dayanıklılık:
BAR LCD ekranımız yüksek ve düşük sıcaklıklarda çalışmalar, termal şok ve elektrostatik boşaltma testleri de dahil olmak üzere katı çevresel ve güvenilirlik testlerine tabi tutuluyor.Uzun süreli performans sağlamak.
Mekanik çizimler ve ambalaj:
Kesin bir montaj için ayrıntılı mekanik çizimler sağlanır ve paketleme yöntemlerimiz, modülü nakliye sırasında korumak için tasarlanmıştır.
Kullanım Önlemleri:
- Mekanik şok ve hasarı önlemek için dikkatli kullanın.
- Doğrudan güneş ışığından ve zararlı gazlardan kaçınmak için şartlarda saklanmalıdır.
- İşleme ve montaj sırasında statik hasarı önlemek için uygun topraklama sağlayın.
Genel veriler
| Model Adı | 4.6 inç Bar Tipi LCD Ekranı |
| Karar | 320x960 |
| Model Boyutu (W*H*T) mm | 41.57*118.8*2.5 mm |
| Ekran alanı (W*H) mm | 36.768 x 110.304 mm |
| Arayüz | 3SPI+18 Bit RGB |
| Ekran Kipi | Normalde Siyah, İletişim. |
| İzleme | IPS |
| Parlaklık | 300 cd/m2 |
| Pin numarası | 40 pin |
|
Kontrast oranı
|
1200:1 |
| Çalışma sıcaklıkları | -20 ila 70 derece. |
| Depolama sıcaklıkları | -30 ila 80 derece. |
Çizim
Ürün Ayrıntıları
TFT Uygulamaları:
Modül, -20°C'den +70°C'ye kadar sıcaklıklarda çalışır ve -30°C'den +80°C'ye kadar sıcaklıklarda saklanabilir.Çubuk tipi TFT piyasası buna göre büyüyor.Ve çubuk tipi TFT çözümümüz endüstriyel, otomotiv, tıbbi, ev aletleri ve denizcilik gibi birçok uygulamada mükemmel bir şekilde kullanılabilir.Bu çubuk tipi TFT modülü elektronik kapı kilidi için idealdir, masaj sandalyesi kontrol panelleri ve gerilen bir ekran gerektiren diğer cihazlar.
