Ürün ayrıntıları:
|
| Adı: | 10.1 inçlik LCD Ekran Modülü | Karar: | 1024x600 |
|---|---|---|---|
| Anahat boyutu: | 235*143*4,9 mm | Etkin Alan: | 222,72x125,28 mm |
| Arabirim: | LVDS | Ekran Kipi: | Normalde beyaz Transmissive |
| Parlaklık: | 300 cd/m2 | Çalışma sıcaklıkları: | -20 ila 70 derece |
| Depolama sıcaklıkları: | -30 ila 80 derece | ||
| Vurgulamak: | 1024x600 LCD Ekran Modülü,LCD Ekran Modülü 10.1 Inç,40 Pin TFT Ekranı 300 Cd/m2 |
||

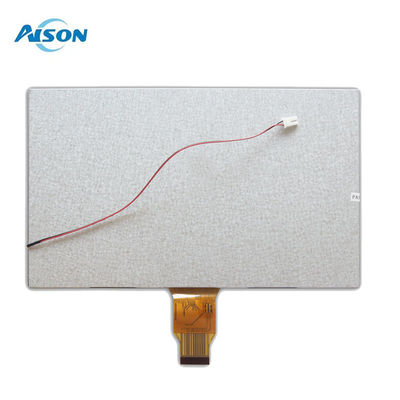

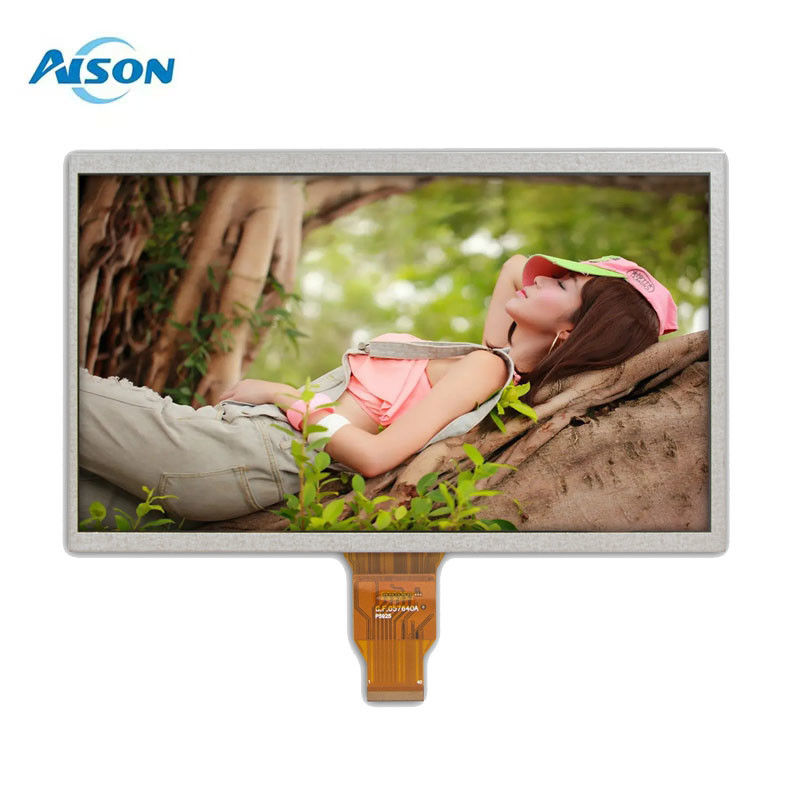

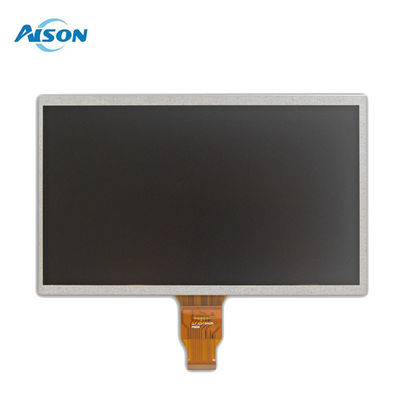

10.1 inç TFT LCD Ekran Modülü 1024x600 40 Pin LVDS Arayüzü
Genel Açıklama
Z101WS07, peyzaj modunda çalışmak için tasarlanmış 10.1 inçlik bir TN TFT LCD modülüdür. 1024x600 piksel çözünürlüğe sahiptir ve EK79001HN ve EK73215BCGA sürücü IC'leri ile donatılmıştır.Modül LVDS arayüzünü destekler., tipik bir kontrast oranı 600:1, ve 300 nit (tipik değer) bir parlaklığa ulaşır.9, ışıltıya karşı yüzey camı ve normalde siyah bir ekran, bir iletimli LCD tipi olarak çalışır.
TN TFT'ye kıyasla, bu 10.1 inçlik IPS TFT modülü daha geniş bir görüntüleme açısı sağlar, özellikle saat 12 pozisyonunda 12 derece.Tipik değeri 3.3V. -20°C'den +70°C'ye kadar bir sıcaklık aralığında çalışmak üzere tasarlanmıştır ve -30°C'den +80°C'ye kadar sıcaklıklarda saklanabilir, bu da çeşitli çevresel koşullar için uygundur.
Genel veriler
| Model Adı | 10.1 inçlik TFT LCD Ekranı |
| Karar | 1024x600 |
| Model Boyutu (W*H*T) mm |
235 çarpı 143 çarpı 4.9
|
| Ekran alanı (W*H) mm |
222.72 x 125.28
|
| Arayüz | LVDS |
| Ekran Kipi | Normalde Beyaz, İletişim |
| İzleme | Saat 12'de. |
| Parlaklık | 300 cd/m2 |
| Pin numarası | 40 |
| Görme açısı | 85/85/85/85 |
| Arka ışık tipi | 36 BEYAZ LED |
| Çalışma sıcaklıkları | -20 ila 70 derece. |
| Depolama sıcaklıkları | -30 ila 80 derece. |
Çizim
Ürün Ayrıntıları
TFT Uygulamaları
Bu TFT LCD modülü çok yönlüdür ve çok çeşitli uygulamalar için uygundur:
Gömülü sistemler, endüstriyel cihazlar, güvenlik sistemleri, tıbbi ekipmanlar, tüketici elektronikleri ve el cihazları dahil.Uyumluluk ve uyumluluğu, çok çeşitli projeler için mükemmel bir seçim yapar.
