Ürün ayrıntıları:
|
| Adı: | 2.2 inç SPI LCD Modülü | Karar: | 320x240 |
|---|---|---|---|
| Modül PCB Boyutu: | 40.10x67.20 (mm) | Etkin Alan: | 33.84x45.12 (mm) |
| Arabirim: | SPI 4 satırlı | Görme açısı: | 55/65/65/65 |
| Ekran Kipi: | TFT, Normalde beyaz | Çalışma sıcaklıkları: | -20 ila 70 derece |
| Depolama sıcaklıkları: | -30 ila 80 derece |
2.2 inç /2.4 inç /2.8 inç /3.2 inç /3.5 inç /4.0 inç SPI TFT LCD Modülü PCB Kartı ile
Seçenekler:
2.2 inçlik SPI LCD Modülü dokunmadan;2.2 inç SPI Modülü ekranı RTP ile
2.4 inçlik SPI LCD Modülü dokunmadan;2.4 inç SPI Modülü ekranı RTP ile
2.8 inçlik SPI LCD Modülü dokunmadan;2.8 inç SPI Modülü ekranı RTP ile
3.2 inçlik SPI LCD Modülü dokunmadan;3.2 inç SPI Modülü ekranı RTP ile
3.5 inçlik SPI LCD Modülü dokunmadan;3RTP ile.5 inç SPI Modülü ekranı
4.0 inç SPI LCD Modülü dokunmadan;4.0 inç SPI Modülü ekranı RTP ile
Genel Açıklama

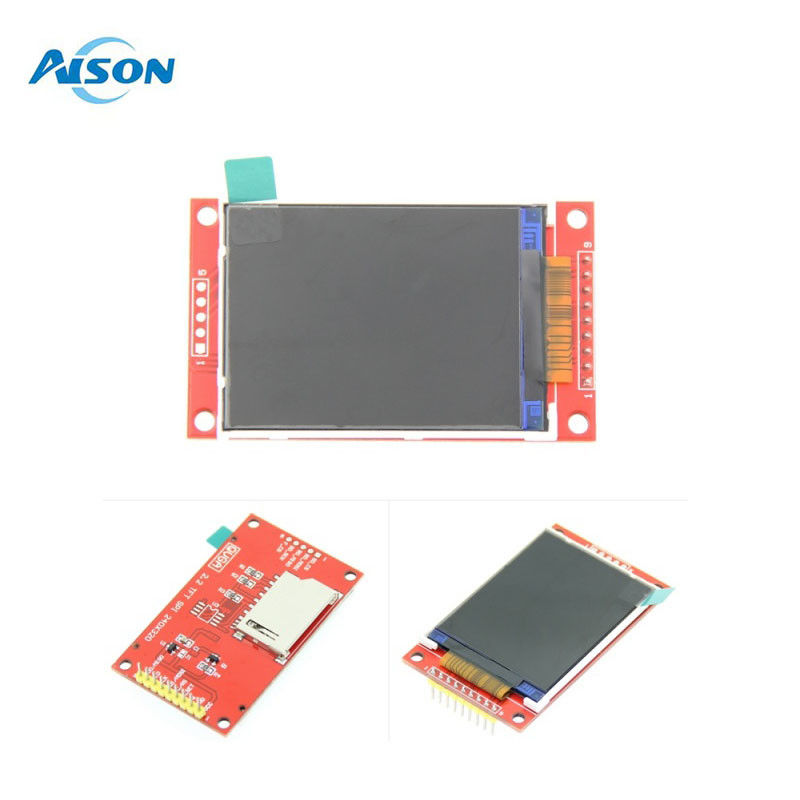

MSP2202, bir TFT-LCD paneli, bir sürücü devresi arka ışık birimi,Panelin boyutu 2.2 inç ve çözünürlüğü 240x320. Yüksek görüntü kalitesi a-Si TFT LCD modülü. Kısmi ekran ekran fonksiyonu kullanılabilir. Güç tasarrufu için uyku ve bekleme modları kullanılabilir.
| Adı | Parametreler |
| Renk Göster | RGB 65K renk |
| SKU | MSP2202 |
| Ekran Boyutu | 2.2 ((inç) |
| Türü | TFT |
| Sürücü IC | ILI9341 |
| Karar | 320*240 (Piksel) |
| Modül Arayüzü | Dört tel SPI arayüzü |
| Etkin Alan (AA alanı) | 33.84x45.12 mm |
| Modül PCB Boyutu | 40.10x67.20mm |
| Çalışma sıcaklığı | -20°C~60°C |
| Depolama sıcaklığı | -30°C~70°C |
| VCC güç voltajı | 3.3V~5V |
| Mantıksal IO bağlantı voltajı | 3.3V ((TTL) |
| Güç tüketimi | TBD |
| Kaba Ağırlık ((Paketi içeren) | 22 ((g) |

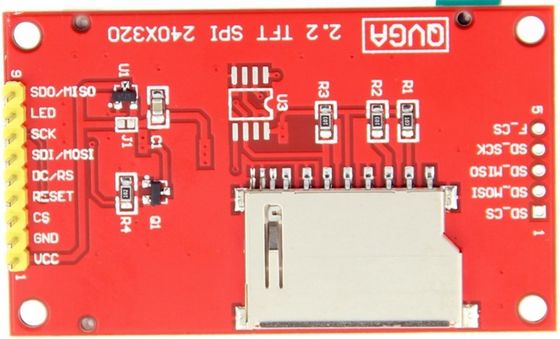

| Sayı | Pin Etiketi | Açıklama |
| 1 | VCC | 5V/3.3V güç girişi |
| 2 | GND | Toprak |
| 3 | CS | LCD çip seçme sinyali, düşük seviye etkinleştir |
| 4 | Dönüştür | LCD sıfırlama sinyali, düşük seviye sıfırlama |
| 5 | DC/RS | Yüksek düzeyde: kayıt, düşük düzeyde: veri |
| 6 | SDI/MOSI | SPI otobüs yazma veri sinyali |
| 7 | SCK | SPI otobüs saat sinyali |
| 8 | LED | Eğer kontrol edilemiyorsa, 3.3V'yi her zaman aydınlık bağlayın. |
| 9 | SDO/MISO | SPI otobüs veri sinyali okumak, okumak işlevine ihtiyacınız yoksa, bağlayamazsınız |
